1. thành phần của hệ thống kho lạnh nhỏ

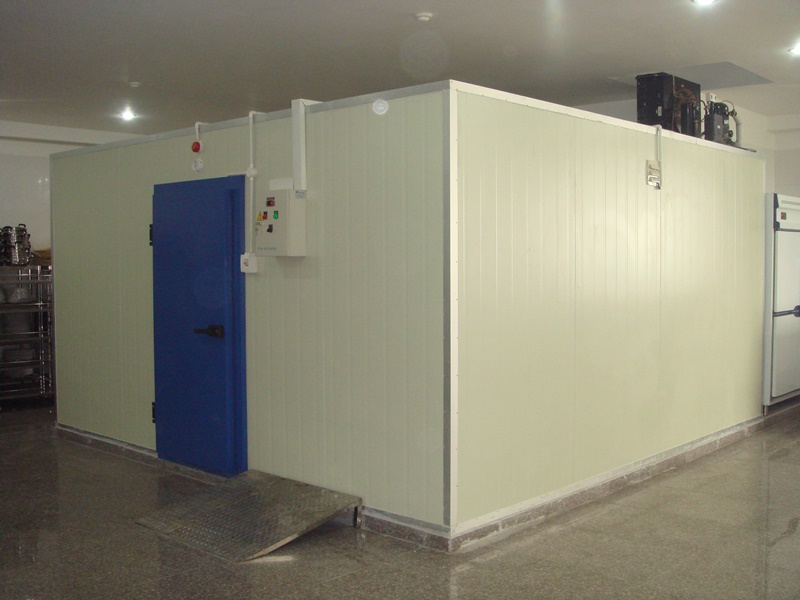

Như hình bên, hình bên là thiết bị lạnh được cấu tạo bởi một kho lạnh, chủ yếu bao gồm: máy nén lạnh , giàn lạnh không khí , van tiết lưu nhiệt , van điện từ , rơ le áp suất, rơ le thời gian, rơ le nhiệt độ, rơ le chênh áp, ga xả đá, Kính ngắm (gương khô và ướt), tách dầu , tách khí – lỏng.
2. nguyên lý hoạt động của hệ thống lạnh của kho lạnh:
Chất làm lạnh chảy đến van tiết lưu nhiệt TE qua bộ lọc sấy DX , và van cắt BM được lắp trước bộ lọc sấy DX, điều này có thể tạo điều kiện thuận lợi cho việc thay thế bộ lọc sấy. Trước mỗi van tiết lưu nhiệt TE, một van điện từ EVR được lắp đặt, được điều khiển bởi bộ điều khiển nhiệt độ KP61 (hiện được sử dụng cho bộ điều khiển nhiệt độ điện tử). Bộ điều khiển nhiệt độ bật và tắt van điện từ theo nhiệt độ tại bóng đèn F. Đường hút từ thiết bị bay hơi của kho đông lạnh được trang bị van một chiều NRV, ngăn chất làm lạnh chảy ngược trở lại thiết bị bay hơi của kho lạnh khi máy nén dừng.
Bộ điều chỉnh áp suất bay hơi KVP được lắp trên đường hút từ thiết bị bay hơi trong phòng nhiệt độ cao, có thể duy trì áp suất bay hơi ở 810 ℃ thấp hơn nhiệt độ yêu cầu của phòng tủ lạnh. Bộ điều khiển áp suất KP15 là bộ điều khiển kết hợp áp suất cao và thấp, có thể ngăn áp suất hút máy nén quá thấp hoặc áp suất xả quá cao, do đó bảo vệ dàn lạnh.
3. Các phương tiện hỗ trợ
Cửa kho lạnh được trang bị dây gia nhiệt chống ngưng tụ (nguồn điện tập trung hoặc riêng biệt, điện áp 24V), có thể đảm bảo hiệu quả cho cửa kho lạnh không bị đóng băng và đọng sương. Kho lạnh kết hợp thường được trang bị cửa sổ cân bằng áp suất, có thể ngăn chặn hiệu quả sự cố vỡ bo mạch lưu trữ do áp suất trong kho tăng lên. Theo yêu cầu của người sử dụng, có thể lắp đặt máy rèm khí cửa kho, máy này có thể làm giảm sự đối lưu của không khí bên trong và bên ngoài khi cửa kho được mở ra, đồng thời giảm thất thoát năng suất làm mát.
4. Mô tả chức năng của hệ thống lạnh
(1) Hệ thống lạnh là hệ thống điều khiển tự động . Khi nhiệt độ giảm đến giá trị cài đặt, bộ điều khiển nhiệt độ và van điện từ đóng lại, việc cung cấp chất lỏng cho hệ thống bị ngừng, đồng thời áp suất phía hạ áp của hệ thống giảm xuống, hệ thống lạnh ngừng hoạt động.
(2) Khởi động tự động. Sau khi nhiệt độ lưu trữ tăng đến giá trị cài đặt, bộ điều khiển nhiệt độ sẽ hoạt động, van điện từ sẽ mở nguồn cung cấp chất lỏng và áp suất ở phía áp suất thấp của hệ thống lạnh sẽ tăng lên. Nguồn điều khiển được bật, và hệ thống lạnh bắt đầu hoạt động.
(3) Các chức năng khác của bộ điều khiển áp suất. Ngoài các chức năng trên, rơ le áp suất còn có thể đóng vai trò bảo vệ khi áp suất phía cao áp và phía hạ áp trong hệ thống quá cao.
(4) Chức năng của bộ điều khiển chênh lệch áp suất. Đồng hồ đo áp suất dầu của rơ le chênh áp có thể phản ánh tình trạng cung cấp dầu bôi trơn (dầu làm lạnh ) của máy nén. Chênh lệch áp suất là hiệu số giữa áp suất dầu xả và áp suất hút của bơm dầu. Ở điều kiện bình thường, chênh lệch phải lớn hơn 1,5kg / cm2 ( áp suất). Bảng giá trị); khi giá trị áp suất nhỏ hơn 1,5kg / cm2, bộ điều khiển chênh lệch áp suất sẽ tự động dừng trong vòng 60 giây hoạt động để ngăn máy nén chạy kém trạng thái bôi trơn.
(5) Chức năng “Bảo vệ điện tử”. Khi máy nén là máy nén bán kín , cuộn dây động cơ của nó được đặt ở phía áp suất thấp. Trong trường hợp bình thường, nhiệt sinh ra do hoạt động của cuộn dây được làm mát bằng không khí môi chất làm việc áp suất thấp. Khi nhiệt của cuộn dây tăng lên vì một lý do nào đó và không được làm mát tốt, nhiệt của cuộn dây sẽ tăng tích lũy, và cuộn dây sẽ bị cháy trong trường hợp nghiêm trọng. “Bảo vệ điện tử” có thể đảm bảo hiệu quả rằng động cơ chạy trong điều kiện tăng nhiệt độ bình thường.
(6) Chức năng của rơ le lưu lượng nước. Rơ le lưu lượng nước đảm bảo bộ làm mát bằng nước hoạt động trong điều kiện có nước, nếu nước làm mát không chảy trong đường ống hoặc lưu lượng nước không đủ thì rơ le lưu lượng nước sẽ bị ngắt và máy nén không thể chạy.
(7) Trong cacte của máy nén có một dây đốt nóng trục khuỷu. Khi máy nén làm việc, ống sưởi ngừng hoạt động, khi máy nén ngừng hoạt động, ống sưởi sẽ hoạt động. Dây đốt nóng trục khuỷu làm tăng nhiệt độ trong cacte và làm bay hơi môi chất công tác ở thể lỏng hỗn hợp thành khí, do đó đảm bảo độ tinh khiết của dầu làm lạnh và mức chất lỏng của dầu làm lạnh được bôi trơn tốt ở giữa.
